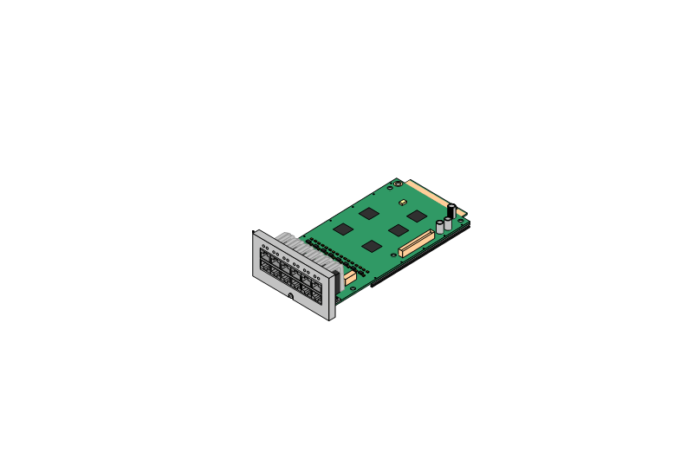

AVAYA IP OFFICE PHONE 2 CARD

  • IP500 Analog Phone Base Cards

این کارت برای افزودن پورت‌های تلفن آنالوگ به واحد کنترل استفاده می‌شود. این در دو نوع موجود است که دارای 2 یا 8 پورت داخلی آنالوگ است.

برند محصول: Avaya

روش های خرید:

توضیحات محصول

AVAYA IP OFFICE PHONE 2 CARD

پشتیبانی می کند
بسته به نوع کارت، 8 یا 2 پورت تلفن آنالوگ را ارائه می‌دهد.

•حداکثر در هر واحد کنترل: 4.

• پشتیبانی از کارت ورودی IP500: ✓ 1.

• حالت‌های آفیس IP: در همه حالت‌ها پشتیبانی می‌شود.

نوع پورت / پورت‌ها / امکانات



تلفن آنالوگ

1 تا 8

• از حالت‌های ICLID DTMFA، DTMFC، DTMFD، FSK و UK20 پشتیبانی می‌کند.

• REN 2(1 برای دستگاه زنگ خارجی).

جریان خاموش: 25 میلی آمپر

•ولتاژ حلقه: 40 ولت.

•در نظر گرفته شده برای اتصال به تلفن‌های آنالوگ دو سیمه، درگاه‌ها فاقد خازن زنگ هستند. برای اتصال به تلفن‌های آنالوگ 4 سیم، اتصال باید از طریق یک سوکت اصلی با خازن‌های زنگی باشد.

•در‌صورت نصب کارت ترانک آنالوگ، برای Phone 8 در هنگام قطع برق، درگاه داخلی 8 به پورت ترانک آنالوگ 12 متصل می‌شود.

LED های پورت
•هیچ LED وضعیت برای افزونه‌های تلفن آنالوگ استفاده نمی‌شود.

• LED1 همچنین برای وضعیت کارت پایه استفاده می‌شود:

• قرمز روشن = خطا/ پشتیبانی نمی‌شود.

•فلاش آهسته قرمز = مقداردهی اولیه.

• فلاش قرمز هر 5 ثانیه = کارت خوب است.

•فلاش سریع قرمز = خاموش‌شدن سیستم.



پورت‌های کارت ترانک اختیاری

9 تا 12

کارت را می‌توان با یک کارت دختر صندوق عقب از هر نوع نصب کرد. سپس کارت ترانک از پورت‌های 9 تا 12 روی کارت پایه برای اتصالات ترانک خود استفاده می‌کند.

LED‌های پورت
استفاده از LED بستگی به نوع کارت دختر نصب شده روی کارت پایه دارد:

• LED 9 همچنین برای وضعیت کارت دختر استفاده می‌شود.

•روشن قرمز = خطا

•فلاش آهسته قرمز = مقداردهی اولیه.

• فلاش قرمز هر 5 ثانیه = کارت خوب است.

•فلاش سریع قرمز = خاموش‌شدن سیستم.

کارت آنالوگ

•سبز روشن = خط متصل به پورت اما بیکار.

•چشمک سبز = خط در‌حال استفاده.

کارت PRI

•خاموش = تنه وجود ندارد.

• سبز در = تنه حاضر.

•چشمک سبز = تنه در حال استفاده.

•فلاش سریع قرمز/سبز‌(درگاه 9) یا فلاش سریع سبز‌(پورت 10) = سیگنال هشدار دهنده‌(AIS) از انتهای راه دور صندوق عقب.

• قرمز با سبز چشمک‌زدن‌(درگاه 9) یا سبز چشمک‌زدن‌(پورت 10) = پورت در حالت Loopback‌(تنظیم از طریق IP Office System Monitor).

کارت BRI

•خاموش = تنه وجود ندارد.

• سبز در = تنه حاضر.

•چشمک سبز = تنه در حال استفاده.
