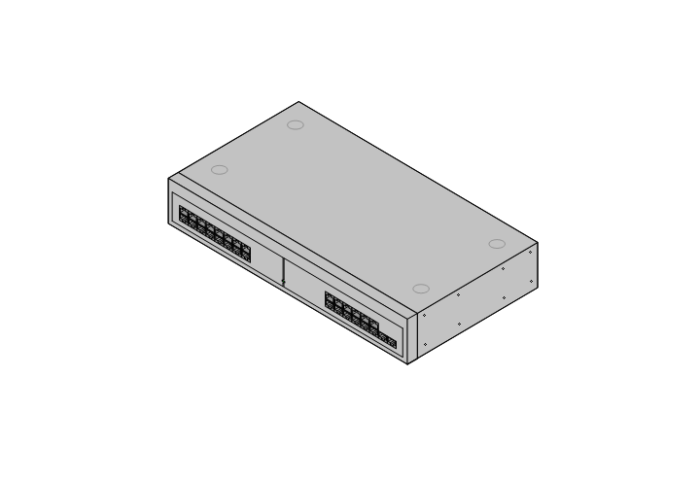

AVAYA IP OFFICE PHONE EXP MOD 16

IP OFFICE PHONE EXP MOD 16

ویژگی / جزئیات

محلی‌ها

پشتیبانی در تمام محلی‌های IP Office.

حداقل سطح نرم افزار

حداقل نرم افزار‌IP Office core 2.1 (36). فایل Bin = dvppots.bin.

مشمول

واحد منبع تغذیه(به زیر مراجعه کنید) و کابل اتصال انبساط.

منبع تغذیه

ماژول با یک منبع تغذیه خارجی 60 واتی 3 پین ارت شده عرضه می‌شود. PSU دارای یک سیم برق یکپارچه برای اتصال به سوکت DC I/P ماژول است. یک سیم برق IEC60320 C13 مخصوص محلی برای PSU خارجی مورد نیاز است اما همراه ماژول ارائه نمی‌شود.

نصب

ماژول به عنوان یک ماژول مستقل طراحی شده است که می‌تواند روی یا زیر ماژول‌های IP Office دیگر انباشته شود. ماژول را می‌توان با استفاده از IPO IP500 RACK MNTG KIT V3 روی دیوار یا قفسه نصب کرد.

ابعاد

عرض: 445 میلی متر/17.5 اینچ عمق: 245 میلی متر/9.7 اینچ ارتفاع: 71 میلی متر/2.8 اینچ

وزن

جعبه نشده: 3.1 کیلوگرم / 6.94 پوند. در جعبه: 4.4 کیلوگرم / 9.7 پوند.(بر اساس Phone 30 V2)

LED مرکز ماژول

LED مرکزی در تمام ماژول‌های توسعه خارجی برای نشان دادن وضعیت کلی ماژول به شرح زیر استفاده می‌شود:

• چشمک زن قرمز = راه اندازی ماژول/ بارگذاری سیستم عامل.

•قرمز روشن = خطا.

•سبز روشن = ماژول خوب است.

پورت‌ها / توضیحات

DC I/P

پورت ورودی برق DC برای اتصال سیم برق از یک منبع تغذیه خارجی 60 واتی ارت شده Avaya که همراه با ماژول انبساط عرضه می‌شود استفاده می‌شود. یک سیم برق IEC60320 C13 مخصوص محلی برای PSU خارجی مورد نیاز است اما همراه ماژول ارائه نمی‌شود.

DTE

سوکت 9 طرفه D-Type. فقط برای Avaya استفاده کنید.

گسترش AVAYA IP OFFICE PHONE EXP MOD 16

سوکت RJ45. برای اتصال مستقیم به یک درگاه توسعه در یک واحد کنترل IP Office با استفاده از کابل Expansion Interconnect ارائه شده با ماژول استفاده می‌شود.

تلفن AVAYA IP OFFICE PHONE EXP MOD 16

سوکت RJ45. برای اتصال تلفن‌های آنالوگ استفاده می‌شود. برای گوشی‌های آنالوگ دو سیم در نظر گرفته شده است. برای اتصال به تلفن‌های آنالوگ 4 سیم اتصال باید از طریق یک سوکت اصلی با خازن‌های زنگی باشد.

در صورت اتصال به یک پسوند خارج از ساختمان، اتصال باید از طریق IP Office Barrier Box های اضافی علاوه‌بر حفاظت اولیه ساختمان‌‌ها انجام شود. ماژول همچنین باید به یک زمین محافظ متصل شود.

نقطه زمینی حفاظتی استفاده از یک زمین محافظ برای همه تاسیسات مورد نیاز است، به زمین(ارتینگ) مراجعه کنید. درجایی که ماژول به برنامه‌های افزودنی آنالوگ در ساختمان دیگری متصل است، یک IP Phone Barrier Box V2 (101V) در هر دو انتها مورد نیاز است، به حفاظت از صاعقه/اتصالات خارج از ساختمان مراجعه کنید.

کدهای قطعه و تجهیزات مرتبط
همه ماژول‌‌های توسعه با سطح نرم افزار پایه عرضه می‌شوند و باید به روز شوند تا با نرم افزار اصلی واحد کنترل در سیستم IP Office مطابقت داشته باشند. ماژول‌های توسعه شامل یک منبع تغذیه خارجی(PSU) و یک کابل اتصال مناسب هستند. آن‌ها شامل یک سیم برق محلی خاص برای PSU خارجی یا هر کابل داخلی تلفن نیستند.

AVAYA IP OFFICE PHONE EXP MOD 16

مورد / نوع / کشور / کد SAP

IPO IP500 EXP MOD PHONE 16

16 پورت

همه کشور‌ها

700449507

IPO IP500 EXP MOD PHONE 30

30 پورت

همه کشور‌ها

700426224

سیم برق IEC60320 C13

plug_ie60320_c13

CEE7/7

اروپا

700289762

BS1363

انگلستان

700289747

NEMA5-15P

آمریکا

700289770

کیت نصب

IPO IP500 WALL MNTG KIT V3

همه کشور ها

700503160

IPO PHONE BARRIER BOX (101V) RHS

همه کشور‌ها

700385495
