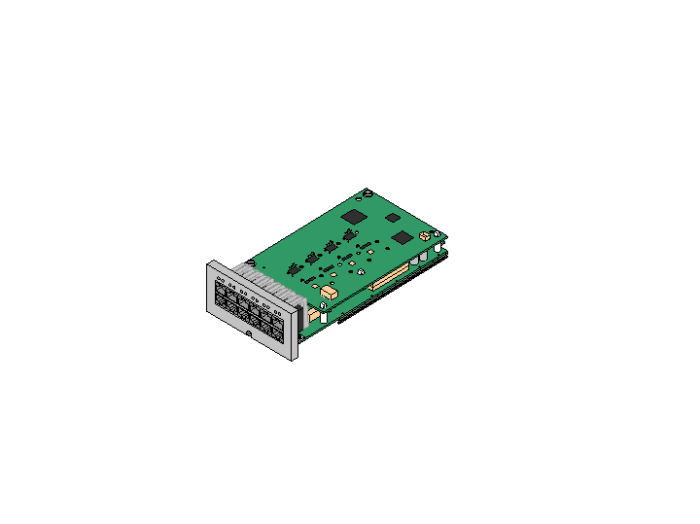

AVAYA IP OFFICE COMBO ATM 4 UNI CARD V2
• پشتیبانی می کند
• 10 کانال فشرده سازی صدا. پشتیبانی از کدک G.711، G.722، G.729a و G.723 با لغو اکو 64 میلی‌ثانیه است.
•6 پورت Digital Station برای تلفن های دیجیتال پشتیبانی شده Avaya DS (به جز سری 3800).
•2 پورت اکستنشن آنالوگ.
•4 پورت آنالوگ ترانک:
کارت دختر آنالوگ ترانک معادل IP500 Analog Trunk Card V2 است.
•در هنگام قطع برق، پورت 8 گوشی به پورت ترانک آنالوگ 12 متصل می شود.
•حداکثر در هر واحد کنترل: 2 کارت ترکیبی از هر نوع در واحد کنترل IP500 V2/V2A.
• پشتیبانی از کارت ترانک IP500: ✓ 1.
• کارت های ترکیبی IP500 با یک کارت دختر صندوق عقب از پیش نصب شده اند که نمی توان آن را برای کارت های دختری نوع/ظرفیت دیگری برداشت یا تغییر داد.
• حالت های آفیس IP: در همه حالت ها پشتیبانی می شود.
• حداقل سطح نرم افزار: 8.1 ویژگی بسته 1+.
نوع پورت / پورت ها / امکانات
ایستگاه رقمی
1 تا 6
پورت های DS را برای تلفن های دیجیتال پشتیبانی شده Avaya DS فراهم می کند.
ال ای دی ها
• چشمک زن سبز = تلفن شناسایی شد.
• سبز روشن = تلفن فعال است.
• LED1 همچنین برای وضعیت کارت پایه استفاده می شود:
• قرمز روشن = خطا/ پشتیبانی نمی شود.
•فلاش آهسته قرمز = مقداردهی اولیه.
• فلاش قرمز هر 5 ثانیه = کارت خوب است.
•فلاش سریع قرمز = خاموش شدن سیستم.
IP OFFICE COMBO ATM 4 UNI CARD V2
تلفن آنالوگ
7 تا 8
• از حالت های ICLID DTMFA، DTMFC، DTMFD، FSK و UK20 پشتیبانی می کند.
• REN 2 (1 برای دستگاه زنگ خارجی).
جریان خاموش: 25 میلی آمپر
•ولتاژ حلقه: 40 ولت.
•در نظر گرفته شده برای اتصال به تلفن های آنالوگ دو سیمه، درگاه ها فاقد خازن زنگ هستند. برای اتصال به تلفن های آنالوگ 4 سیم، اتصال باید از طریق یک سوکت اصلی با خازن های زنگی باشد.
•در هنگام قطع برق، پورت داخلی 8 به پورت ترانک آنالوگ 12 متصل می شود.
•هیچ LED وضعیت برای برنامه های افزودنی تلفن آنالوگ استفاده نمی شود.
Analog Trunk
9 تا 12
• تشخیص DTMF، ICLID و صدای مشغول.
•محافظت در برابر ولتاژ/صاعقه (ممکن است همچنان به تجهیزات حفاظتی اضافی نیاز داشته باشد).
• شماره گیری DTMF و LD (قطع حلقه).
• لغو اکو.
ال ای دی ها
•سبز روشن = خط متصل به پورت اما بیکار.
•چشمک سبز = خط در حال استفاده.
• LED 9 برای وضعیت کارت دختر نیز استفاده می شود.
•روشن قرمز = خطا
•فلاش آهسته قرمز = مقداردهی اولیه.
• فلاش قرمز هر 5 ثانیه = کارت خوب است.
•فلاش سریع قرمز = خاموش شدن سیستم.
